用ISO12233分辨率測試卡測試數碼相機的介紹

點擊:9476 日期:2015.08.11
【摘要】使用ISO12233分辨率測試卡測試數碼相機方法比較簡單,但是方法不對,結果就完全不同。拍攝取景、相機設置都非常重要,所以要測試出相機的最佳分辨率需要多做測試。

網上淘到一張ISO12233分辨率測試卡,專門用于測試數碼相機的。

ISO12233分辨率測試卡

該標板的使用方法比較簡單,但是方法不對,結果就完全不同。


一、拍攝距離

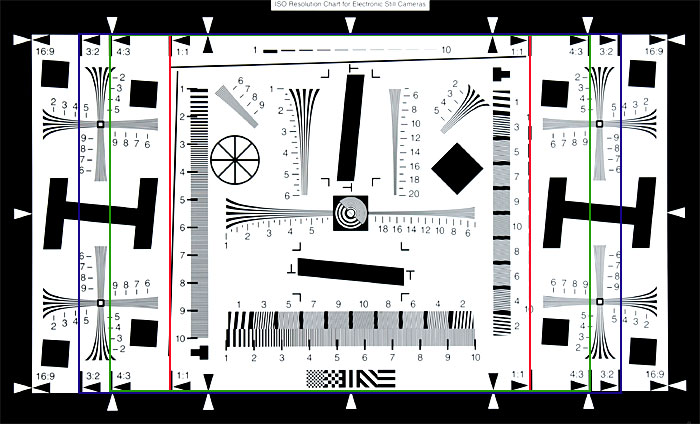

需要按照下圖的框線位置來取景,將該區域全部容納在取景器內:

目前許多不能更換鏡頭的數碼相機都是4:3的比例,而DSLR則多為3:2的傳統135畫幅比例;16:9和1:1的畫幅比較少見。


二、使用中的常見錯誤

1、拍攝距離不合適

如果測試標板只占畫面的一小部分,那么顯然分辨率被縮?。?

同樣,如果只拍攝中間一小部分,那么分辨率被夸大了。

比如拍攝這樣一個局部畫面,那么該鏡頭的解像力已經達到或者超過測試標板的極限了。

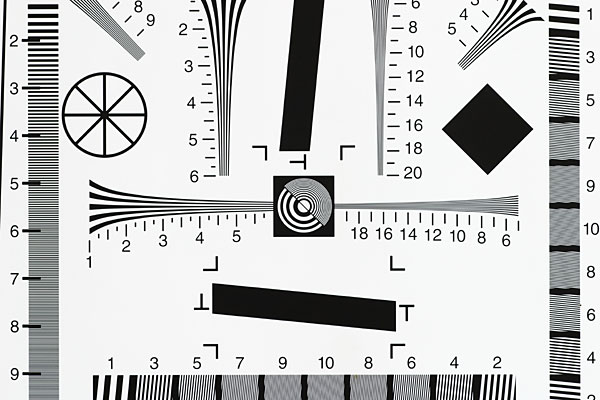

壓縮全圖

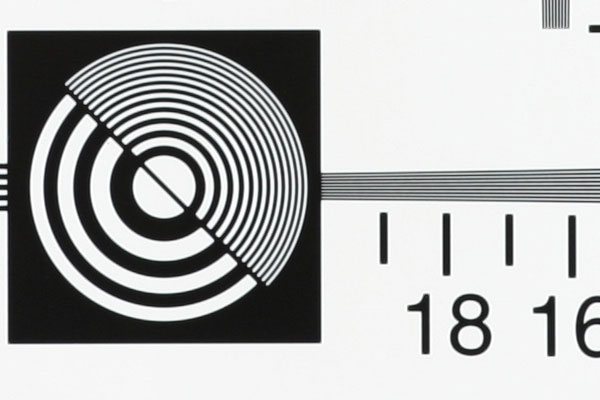

局部未壓縮

2、支撐的三腳架不夠穩固

由于標板有許多細節,任何抖動都會得出截然不同的結論。

這里是同一個鏡頭拍攝,但是使用不同的ISO。

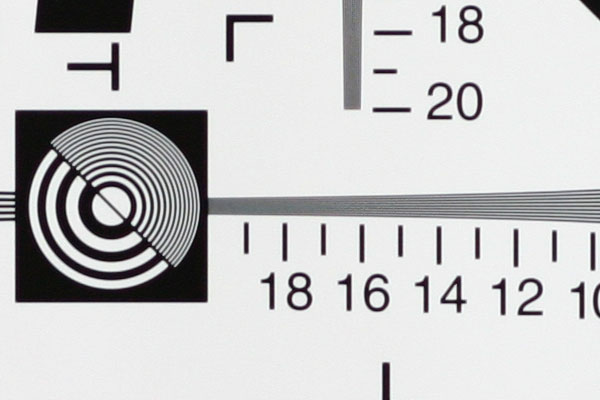

ISO 100,f/2.8

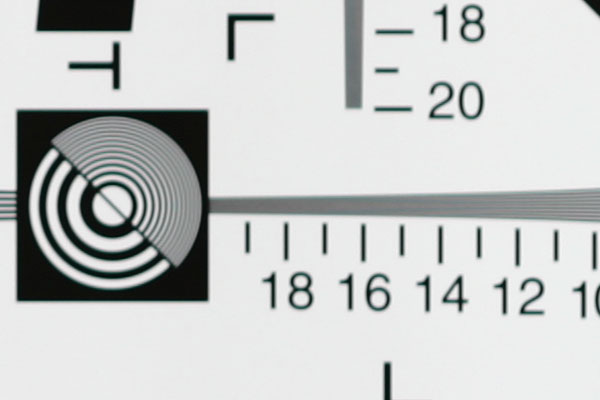

ISO 400,f/2.8

所以在測試過程中需要反復多拍攝一些,結果出來后,需要經過仔細分析,貿然下結論,只能是嚇了自己,誤導他人。

這是掃描的矢量圖紙:

ISO12233測試標卡圖紙

更詳細的使用方法,請參見日本CIPA的文本說明(PDF文件):

數碼相機分辨率測試方法
