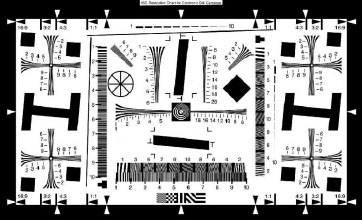

目前國際上用于相機圖像分辨率的測試，依據的標準是ISO 12233。很多廠家，無論是國內還是國外的，為了能夠擁有一套緊跟國際標準的圖像質量檢測系統，來保證和提高自己的攝像機成像質量，往往需要緊跟“時代的步伐”。這可不是強迫癥，要知道，目前攝像機種類繁多，運用范圍極廣，各廠家不可能創造自己的標準并按照自己的套路來適應龐大的市場。ISO標準目前是攝像機市場上公認的通用標準。談到ISO 12233分辨率測試卡，你可能會把這張標準的測試卡亮出來：

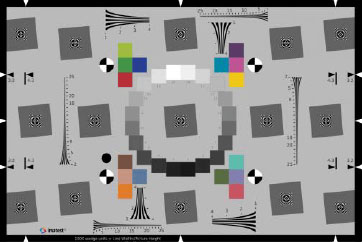

當你自豪地把它掏出來的時候，你可能沒料到，這張看似標準的ISO 12233分辨率測試卡將不再作為分辨率測試的標準卡，它早已不適應當今的分辨率測試，現在我們?nèi)SO網站搜索，甚至已經搜索不到ISO 12233：2000，取而代之的，是ISO 12233：2014。是的，嚴格來說它叫做ISO 12233:2000分辨率測試卡，一張保持十多年標準的的測試卡，不得不讓我們敬仰它的堅挺。但是現實是，ISO早已出臺新的標準，淘汰了十幾年前的“落伍”標準，而更新成了ISO 12233：2014：

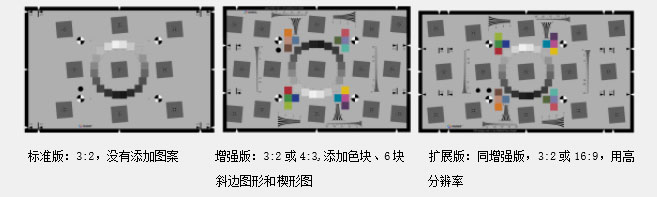

一副“高富帥”的氣息撲面而來有木有。這就是美國圖像質量檢測公司imatest聯合ISO國際標準，制定的ISO 12233：2014Edge SFR (eSFR)測試卡。而eSFR又根據不同的需求分為標準版、增強版、擴展版。如圖所示：

下面我們來比對一下ISO 12233：2014相對于2000的優勢在哪里：
1. 新的eSFR減少了相當多的浪費區域，尤其是增強版和擴展版。而舊版測試卡有90％的區域?qū)τ谟嬎銠C軟件分析沒有起到任何價值。
2. 可以對增強版和擴展版的圖像分析出一個MTF明細表，而這在舊版很難達到，因為斜邊太少，而且位置的設計并不合理，例如圖像中間的一些位置MTF值缺乏足夠的圖案來進行分析。
3. 自動篩選探測區域，基于你選擇的區域參數，使得eSFR測試卡能夠完美自動檢測。而這些在舊版圖卡并不能做到，因為舊圖卡的拍攝圖像只要有稍微移動，就要重新手動選擇測試的區域。
4. 4:1的對比度，相對于舊版的超過40:1的對比度，有更高的精度和一致性，并且對于過度曝光和曝光不足，不正確的伽馬估量，軟件過度銳化等，有更好的抗性。
5. eSFR ISO可以測量更多的圖像質量因素，包括橫向色差，形變，伽馬值，色調響應和色彩還原等，而舊版測試卡不包含可測量伽馬值，顏色，灰階等的信息。

Imatest eSFR ISO 測試圖，自動計算幾個關鍵圖像質量因素，包括銳度、橫向色差、階調反應、色彩還原及噪點。與低反差Edge SFR規格完全相容，新的標準為ISO 12233：2014。之前使用的2000版高反差測試圖容易引起出界或度量誤差，也缺少漸進組別，評定系統的階調反應，并且只有少量功能適用于自動分析。

Imatest eSFR ISO測試圖的設計，基于ISO 122233:2014定義的低反差edge SFR規格。圖卡中有九個傾斜的矩形，反差比例為4:1,應用OECF漸進組別，斜矩形的邊可用于度量空間頻率反應及橫向色差。矩形全部由對焦功能，適用于手動或自動對焦。20級灰階OECF圖案環繞圖表中心，用以測量影響系統的階調反應、伽馬、白平衡、及噪點特征。測量板塊放射性平均排列減低光線下降的度量誤差。包括濃度、場景參照原始像素噪點，以及ISO 15739視覺噪點，信噪比，動態范圍。

Imatest額外提供兩個eSFR ISO 圖表版本，符合標準之余善用多余空間，優化及延伸測試圖，有額外六個傾斜的矩形。四個對準標志用于自動偵測Imatest eSFR ISO模組功能。十六個色塊代表現實場景的色彩。根據該ISO標準的另一部分，添加了四對雙曲線楔形測試極限解像度及云紋，優化eSFR ISO測試圖比例為3：2。延伸eSFR ISO 測試圖則為16:9，支持視角更寬廣的影像系統

好吧，分析了這么多，eSFR ISO測試卡的優勢實在太多了，尤其是結合功能強大的imatest分析軟件，其簡單的操作，完美的自動測試功能和得出的精密參數，最關鍵的是它領先于其他測試軟件和測試卡的更新度，已成為圖像質量測試的權威和標準。
