廣角攝像頭測試箱

• 名稱：廣角攝像頭測試箱
• 英文：Wide-angle Camera Testing Box
• 品牌：aisein
• 型號：ISQ-180-911
• 類別：反射式
• 價格：點擊詢價

視場角說明

1. 視場角的概念：在光學儀器中，以光學儀器的鏡頭為頂點，以被測目標的物像可通過鏡頭的最大范圍的兩條邊緣構成的夾角，稱為視場角。視場角的大小決定了光學儀器的視野范圍，視場角越大，視野就越大，光學倍率就越小。通俗地說，目標物體超過這個角就不會被收在鏡頭里。視場角的FOV其與焦距的關系如下h = f*tan\[Theta] 像高 = EFL*tan (半FOV)
2. 視場角測試圖紙可以測試攝像機視野大小是否滿足要求，圖示所展視場角可以測試180度以下所有規格，此規格的拍攝距離為25cm，剛好為半圓的半徑長，如果需要測試其它廣角視場角，可根據需要來制作規格。

使用說明

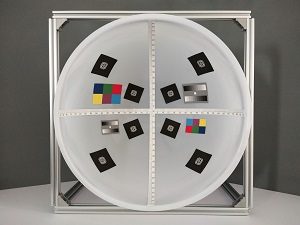

1. 廣角攝像頭測試箱由四個功能模塊組成，可以進行綜合型測試，如SFR測試、色彩還原性測試、灰階測試、視場角測試。
2. 使用廣角攝像頭測試箱進行作業時，首先將攝像機固定好位置，使用補光燈進行補光，鏡頭位于半圓圓心位置進行拍攝,然后將圖片導入軟件中計算，即可得出數值。
3. SFR讀數：將拍攝圖片導入軟件中，截取黑白相間的一部分即可得出解析度數值。
4. 色彩還原性：將拍攝圖片導入軟件中，截取色塊部分，軟件可以分析出色彩偏差，色彩飽和度值。
5. 灰階：將拍攝圖片導入軟件中，截取上下雙排灰階模塊，軟件可以分析出灰階數。
6. 視場角：拍攝圖片上下或左右刻度數值相加即可得出視場角度數。如下圖所示，水平視場角為155度，垂直視場角為120度。
7.
