視場角測試卡

• 名稱：視場角測試卡
• 英文：FOV Test Chart
• 品牌：aisein
• 型號：ISQ-171-116
• 尺寸：100x75cm （可定制尺寸）
• 類別：反射式/透射式
• 價格：點擊詢價

產品說明

1. 視場角的概念：在光學儀器中，以光學儀器的鏡頭為頂點，以被測目標的物像可通過鏡頭的最大范圍的兩條邊緣構成的夾角，稱為視場角。如圖一。視場角的大小決定了光學儀器的視野范圍，視場角越大，視野就越大，光學倍率就越小。通俗地說，目標物體超過這個角就不會被收在鏡頭里。視場角的FOV其與焦距的關系如下h = f*tan\[Theta] 像高 = EFL*tan (半FOV)

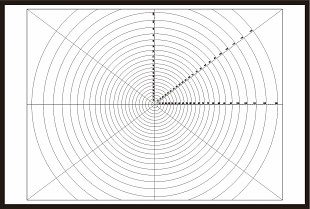

2. 視場角測試圖紙可以測試攝像機視野大小是否滿足要求，圖示所展視場角可以測試90度以下所有規格，此規格的拍攝距離為50cm，如果需要測試廣角視場角，可根據需要來制作規格。

相關產品

大廣角視場角測試箱

廣角攝像頭測試箱

透射式攝像頭測試燈箱

使用說明

1. 將視場角測試圖紙用磁鐵固定在測試板上，攝像機正對圖紙中心拍照(拍攝距離必須按照圖紙規格來，此圖紙的拍攝距離為 50cm)， 讓兩條對角線剛好落在畫面四角.

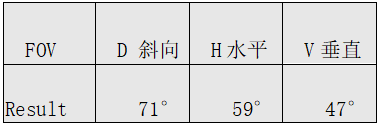

2. 拍攝圖片后，根據刻度線讀出水平、垂直、斜向視場角。如下所示：
